主板电池拆下后就只剩下面壳总成了,触屏和显示屏通过双面胶站在一起,不过这么久依然没有进灰尘,密闭性很好,还有钢板加持保护。
那时候的触控芯片和 LCD 控制芯片都是非常大。

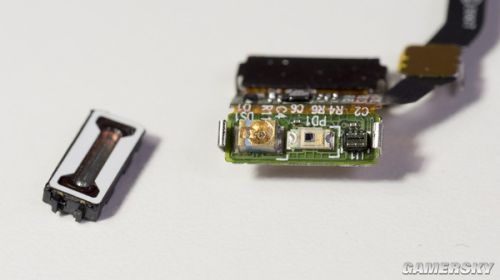

听筒和光线距离感应器通过一根排线跟主板连接,苹果算是第一个把光线感应和距离感应做进手机,那时候的距离感应器有一个发射端(中间)和一个接受端(左边),接受端有点大,最右是光线感应器。

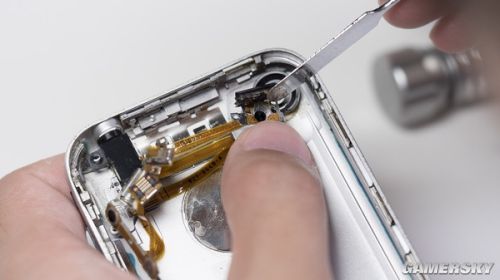

来看一下后盖上面的按键,按键和耳机座在一根排线上,这样的设计至今还在沿用。
排线特写,苹果的按键手感好也是有原因的,苹果从第一代开始就在每个按键后面安装金属挡板,按键反馈很好,也是第一个这么认真对待按键的厂商。
iPhone6 之前的每一代 iPhone 的电源按键都是这样子的设计,独树一帜的平衡杆。
可能有人会问装回去了没?其实是一个螺丝不多都装回去了,但就是开不了机,遗憾。
最后感慨几句:通过对 iPhone 刨根问底式的拆解,在它身上我们看到了很多熟悉的设计和工艺,有苹果惯用的铝合金后盖,也有 iPhone4 上的不锈钢边框,不锈钢镜面的 logo 也被继续在 iMAC、iPad 和 iPhone6 上得到继承,工艺方面大量运用 CNC 精密加工。
iPhone 的诞生,很大部分设计并没有巨人的肩膀可采,它的大多点玻璃触控显示屏,首次封闭机身设计,把它放在一堆 iPhone 中,它显得有点平庸,因为它生来就是被颠覆和继续,很幸运的是苹果也在后续的 iPhone 开发中,都以前一代作为继承和颠覆的对象。
